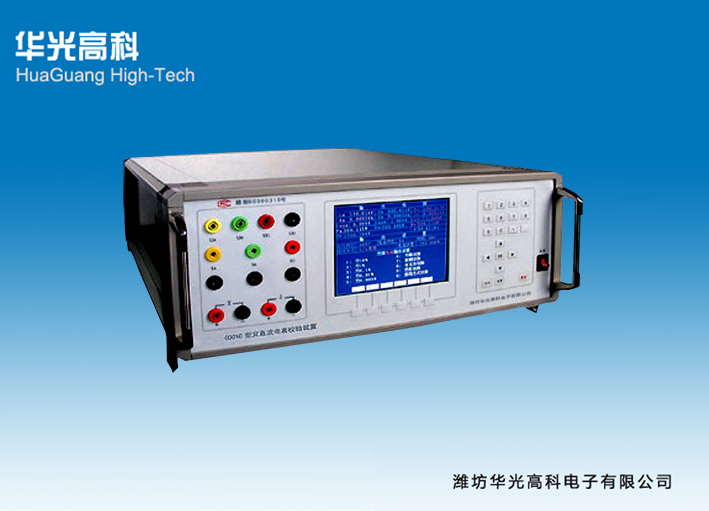

    交流采样器·变送器校验装置HG5080B
    交流采样装置校验仪,变送器校验装置

    一、产品简介
         HG5080B交流采样器·变送器校验装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端技术条件》和检定规程JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》以及国家电网公司《交流采样测量装置校验规范》的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分也是由DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。HG5080B交流采样器·变送器校验装置具有模拟量输出和模拟量输入的量程,充分考虑了上述GB/T13729-92、DL/T630-1997和JJG126-95规程中所有的优先和非优先采用值。HG5080B交流采样器·变送器校验装置具有精度高、工作稳定可靠、操作方便灵活等特点。
    二、主要功能及特点
       1:可自动检验电力系统中各种交流采样装置和电测量变送器的基本误差,电压、电流、波形、功率因数等影响量引起的改变量,变送器输出直流电压(电流)中的纹波含量和响应时间等。
       2:可生成2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
       3:功放的工作频带为40Hz~1kHz,有良好的线性。电流功放为恒流源,电压功放为恒压源。
       4: 由于重量轻,因此更适合用于现场校验交流采样器和电测量变送器。
       5:可离线(虚负荷)校验或在线(实负荷)检验交流采样器。
       6:设有RS-232接口。通过上位机软件,由PC控制本装置可进行自动或手动检验,并对结果进行处理和管理。
       7:设有大容量的非易失性存贮器,可存贮300台检测原始数据,以供查阅和上传。
       8: 显示器采用6.5英寸TFT彩色液晶屏,图表字符显示清晰亮丽。
    三、主要技术指标
      ·电压量程  57.7V、100V、220V、380V, 每相输出容量  20VA;
      ·电流量程  1A、5A, 每相输出容量  10VA;
      ·电压、电流调节范围   0~120%, 调节细度 5×10
      ·频 率  调节范围   45~65Hz,调节细度0.001Hz, 调定值准确度 5×10
      ·相 位  调节范围   0~359.99°,调节细度 0.01°;
      ·电压、电流、功率测量准确度0.05%;
      ·电压、电流输出波形失真度≤0.3%;
      ·电压、电流及功率输出稳定度≤0.01%/60s(峰-峰值);
      ·谐波 2~31次,  幅度 0~20%, 相位细度0.01°·N(N为谐波次数)。
      ·模拟量输出(选项)
             电压量程 ±1、±5、±10V;
             电流量程 ±1、±2.5、±5、±10、±20mA;
      ·变送器测量
             直流电压 ±1、±5、±10V、±20、1~5、2~10 、1~3~5、2~6~10V, 准确度 0.02%;
             直流电流  ±1、±2.5、 ±5、±10、 ±20、4~20、4~12~20mA,      准确度  0.02%;
             纹 波   准确度1%;
             响应时间 40ms;
      ·在线测量  0~120V、0~6A   0.1%;
      ·工作电源 单相220V±10%, 50Hz±5%;
      ·使用环境 温度20℃±10℃, 相对湿度≤85%RH;
      ·体积重量 460×360×175mm ,约15kg。
